НОМИНАЛЬНЫЕ РАЗМЕРЫ СИМВОЛА ШТРИХОВОГО КОДА EAN-13

· ширина символа – 37,29 мм;

· высота символа – 25,93 мм;

· высота штриха – 22,85 мм;

· левая свободная зона – 3,63 мм (или 11Х);

· правая свободная зона – 2,31 мм (или 7Х);

· штрихи, образующие левый и правый знаки-ограничители, а также центральный знак-ограничитель должны быть

удлинены Вниз на 1,65 мм (или 5Х).

· высота цифр в символе номинального размера - 2,75 мм;

· минимальное расстояние от верхнего края цифр до нижнего края штрихов - 0,5Х (0,165 мм).

size13.gif - 33.488 K

Допускается как пропорциональное увеличение символа EAN-13 до 200% от номинальных размеров, так и уменьшение до 80%:

- Номинальный размер (со свободными зонами): 37,29 мм х 25,93 мм (100%)

- Минимальный размер (со свободными зонами): 29,83 мм х 20,74 мм (80%)

- Максимальный размер (со свободными зонами): 74,58 мм х 51,86 мм (200%)

Вероятно многие видели “красивые” штриховые коды, представляющие собой узкую и вытянутую лесенку. Для достижения этого эффекта изготовители этикетки сильно урезают символы штрихового кода по высоте, не изменяя горизонтальных размеров. Усечение штрихового кода по высоте недопустимо! Уменьшение высоты символа при сохранении его горизонтальных размеров (усечение) препятствует нормальной работе многолучевых сканеров, которые широко используются в супермаркетах.

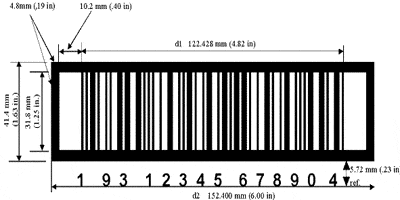

НОМИНАЛЬНЫЕ РАЗМЕРЫ СИМВОЛА ШТРИХОВОГО КОДА ITF-14

ITF-14 size.gif [14.8 KB]
